复刻了那个交互式旅行博文

之前看到 有一篇交互式的旅行博文 做得很精美，作者本人也发了 codrops 教程，但是只写了思路没给源代码（教程最后说 GitHub link coming soon，但这一等就是十年），在其他人的站也看到过一次。都没有源代码但是我们可以从 codrops 的 demo 页面 直接查看 minify 后的结果逆向出来，github 搜得到很多这样的项目。

总之就是本站也实现了一份，可以看这一篇或这一篇，现为互动式地图博文（为获得最好的体验，推荐使用最新版桌面端 chrome 进行浏览）。

思路

目标效果很清晰，没有太多奇技淫巧可以讲，主要的实现与特效就只有：

1. 监听页面滚动，对 SVG 修改 stroke 信息以同步路径进度
2. 标记原文，在特定内容被展示时同步路径进度、位置、缩放
3. 路径打点，同步绘制三角形
4. 色差效果
5. CRT 滤镜
6. 渐近模糊

文章间不同的数据就需要在写文章的时候录入，而相同的部分就抽取为 js 和 css 放到 ejs 当中（本博用的 hexo）了。

综上考虑特效，文章里需要录入的数据也只有：

1. 地图数据
2. 路径数据
3. 原文关联路径，打点位置和放大倍率

所以 md 的格式（hexo 主题用）也就大致能约定出来长这样：

1
2
3
4
5
6
7

layout: storytellingmap
path: 'xxx.SVG'
map: 'xxx.png'
---
<p data-percent='40' data-scale='1.4'>
  需要在路径40%处放大1.4倍的内容
</p>

比原始实现的版本简单了不止一点点，剩下的就是单纯的编码实现了。

难点

地图和路线的获取

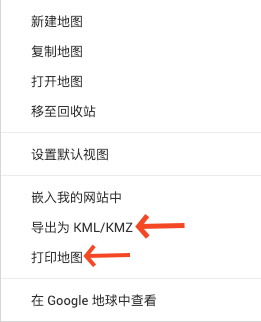

特定区域的地图图片倒是挺容易获取的：snazzymaps、openstreetmap 都可以免费下载。但路线 SVG 却很难得到（考虑过在 figma 里沿着地图慢慢描）。最后是在谷歌地图里创建个人地图，导出为 KML 文件（以获得SVG）和打印地图（以获得地图图片）。谷歌地图的好处是可以一站获取两份数据，还支持导航：输入起止点就可以获得线路。

匹配地图和路线

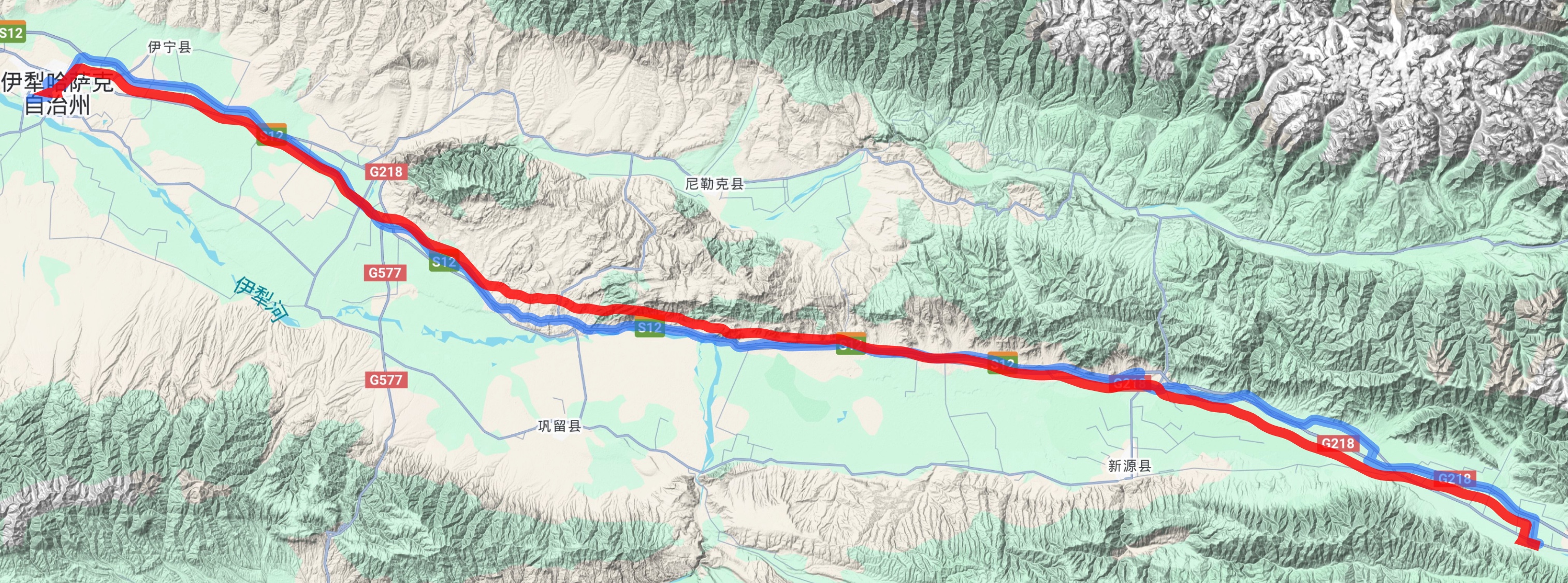

从上面得到的 KML 可以通过命令行工具（mapshaper）或者在线工具（mygeodata）转换成 SVG。但需要注意，因为投影转换规则不同，路线最终与地图可能匹配不上。这是因为……你知道图片是平的但地球是圆的，对吧？

这里需要使用 EPSG:3857 进行转换，不然你会发现不管如何拉伸平移旋转，路线就是不在道路上。

谷歌地图的坑

这一篇里遇到有一段线路走了两遍，但 KML 导出 SVG 后可以看到只剩连续的点，丢失了「重复」这个重要信息。解决方案是在重复点前后截断，导出两份 KML，转换为两个 SVG 后再合并 SVG，以获得重复路线。

SVG 转坐标

SVG 是通过 M-移动，L-画线，H-水平，V-垂直，C-贝塞尔等 token 描述矢量的，我们需要把这个 path 信息转换为一系列绝对的坐标供 canvas 画线用。当然这个也有实现了，不用自己造轮子。

色差效果

模拟真实镜头的色差，内容边界（尤其是亮色与暗色的边界）有彩色的描边条纹。这其实可以通过简单的 svg filter 实现：使用红绿两个 feColorMatrix 分离图像的红色与非红色通道，然后使用 screen blend 错位投影即可。

CRT 滤镜

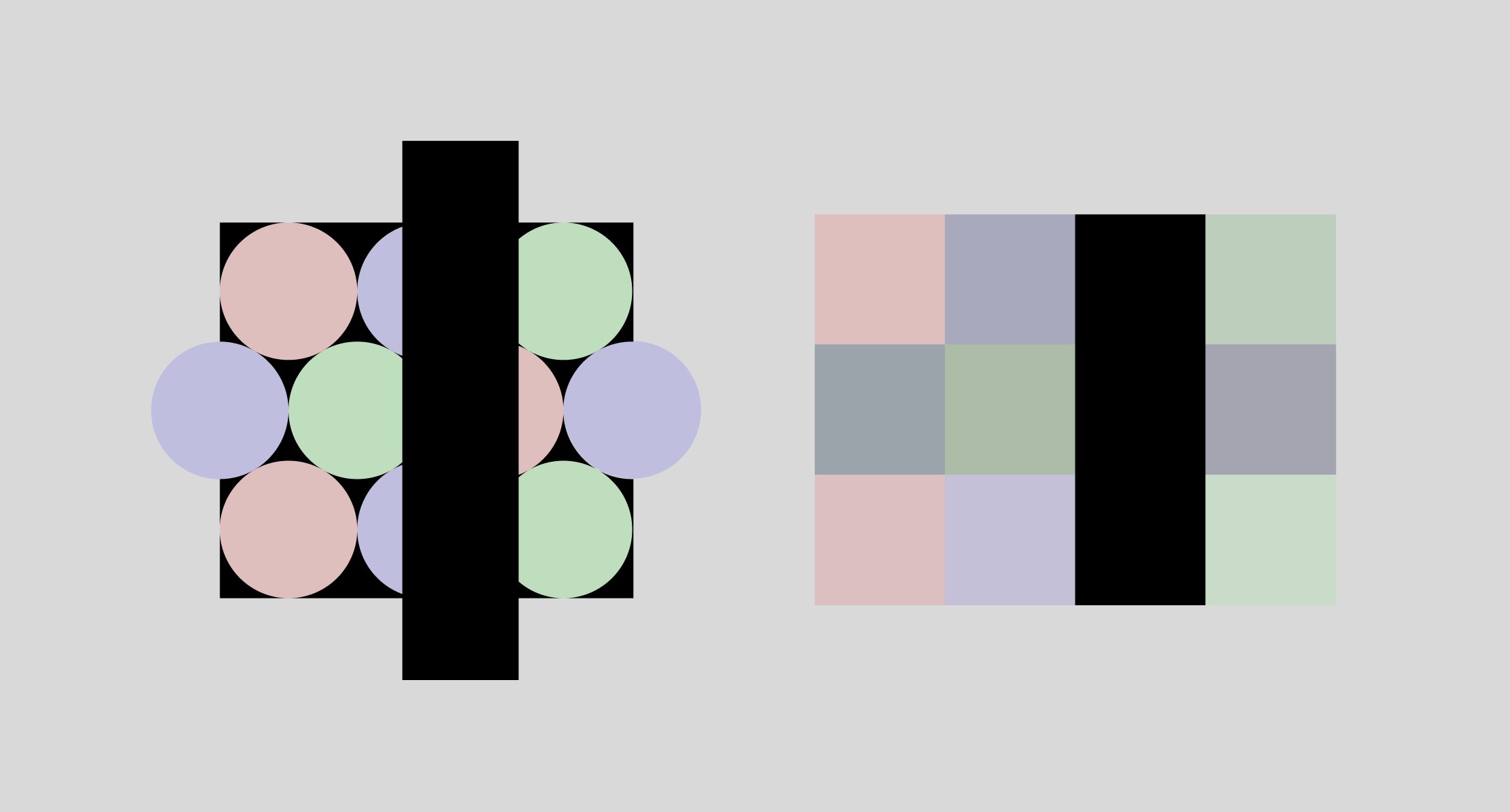

模拟显像管显示器，你可以看到很多黑色细竖线，放大后可以观察到红绿蓝的偏色。这其实是使用了一块 4x3 的 png 转 base64，然后作为页面的 background-image。这一节的难度其实是找到合适的 png，我制作了一张圆形的半透明三原色的图片，然后将它缩小到 4x3。

渐近模糊

模拟近摄时的微距效果，靠近 canvas 上下边缘的位置有模糊效果。

稍微有些遗憾是没有找到可以下载 SVG 地图的地方，如果可以的话那原数据能更小一点，加载速度会快一些（渲染卡不卡还真难说）。优势就挺明显了，在已有博文的基础上修改一篇不用新开编辑器绘制路线，全程浏览器内就能完成所有编辑工作，标记语法也非常精简，美滋滋。

说了这么多，源代码可以直接在上面两篇HTML里看到，没有混淆压缩甚至还保留了注释，有兴趣的同学自己拿回去改改原数据（估计）就能用。
